28.2. 2016 - Nastavení komunikace Paradox - Loxone
Návod na spojení Loxone Miniserveru, pomocí RS232 Extensionu, s certifikovaným zabezpečovacím systémem PARADOX EVO pomocí převodníku APR-PRT3, který jsem převzal z již zrušeného fóra Loxone.
Připojte APR-PRT3 převodník ke kontrolnímu panelu PARADOX EVO tak, jak vidíte na obrázku.
Při přidávání nebo odebírání modulu na sběrnici, vždy odpojte napájení kontrolního panelu)
Nyní je na prevodníku nutné nastavit komunikaci prez sériový port.
Vstupte do programovacího režimu podržením 0
Heslo pro programování je továrne 000000
Zvolte sekci 4003 a budete vyzváni k zadání sériového čísla APR-PRT3
- Zvolte podsekci 001 - zde aktivujte 1 (hvezdicka znamená neaktivní, číslo znamená aktivní) potvrďte ENTERem a vyskočte do volby podsekce CLEARem.
- Zvolte podsekci 002 - aktivujte 1, 2, 3, 4 potvrďte ENTERem a vyskočte do volby podsekce CLEARem.
- Zvolte podsekci 014 - aktivujte 1, 2, 3, 4, 6 potvrďte ENTERem a vyskočte do volby podsekce CLEARem.
- Zvolte podsekci 015 - aktivujte 1, potvrďte ENTERem a vyskočte do volby podsekce CLEARem
- Zvolte podsekci 016 - aktivujte 1, 2, 4, potvrďte ENTERem a vyskočte do volby podsekce CLEARem
- Zvolte podsekci 027 - zde zadejte 005 (zde se již nejedná o „hvezdickovou" logiku) potvrďte ENTERem a vyskočte z programování opakovaným stisknutím CLEARu.
Programovací návod ke stažení ZDE :
Nyní připojte k převodníku RS232 extension:
Svorku Rx extensionu propojte s pinem 2, svorku Tx extensionu propojte s pinem 3 a uzemnete pin 5.

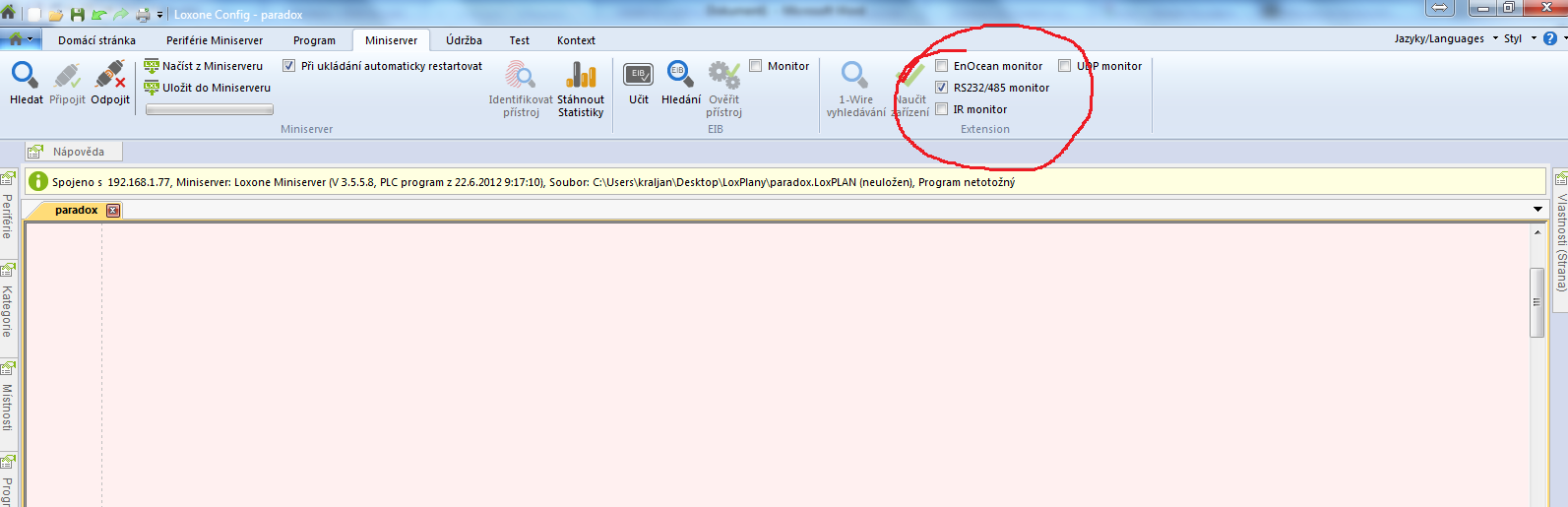

Spusťte LoxoneConfig a zapněte RS232/485 monitor
Pohněte se před senzorem a z místnosti odejděte, v RS232/485 monitoru uvidíte dva příchozí příkazy, jeden pro pohyb a druhý pro klid. Označte řádek s příkazem , pojmenujte jej a klikněte na vytvořit digitální senzor,
Nyní můžete používat pohybová čidla k signalizaci přítomnosti v nezastřeženém stavu. Pokud chcete PARADOX EVO zastrežit/odstrežit, je třeba vytvořit dva RS232 aktory
Aktoru pro zastřežení priřadte instrukci při zapnutí AA001A****\r (místo hvězdiček vyplňte heslo).
Příkaz AA001I****\r má stejnou funkci jako předchozí, pouze nebude zvukove signalizován čas odchodu. Aktoru pro odstrežení přiradte instrukci při zapnutí AD001****\r (místo hvězdiček vyplňte heslo). V monitoru RS232/485 si po odeslání příkazu můžete všimnout příchozích příkazů pro potvrzení. Z těchto příkazů můžete vytvořit senzor a pomocí statusu, signalizovat stav Alarmu.
Odešlete príkaz pro zastrežení.
První skupina příchozích příkazů signalizuje začátek zpožděného zastřežení. Druhá skupina příkazů (po jedné minutě) signalizuje zastřežení. Označte řádek s příkazem G065N001A001\r příprava zastřežení, G009N001A001\r zastřežení pomocí master code (G010N001A001\r pro user code) pojmenujte je a klikněte na "vytvořit digitální senzor" tak, jak vidíte na obrázku
Odešlete příkaz pro odstřežení. Označte řádek s příchozím příkazem G013N001A001\r odstřežení master codem (G014N001A001\r user code), pojmenujte jej a vytvořte digitální senzor. Pokud systém zastřežíte a vyvoláte poplach, můžete stejným způsobem označit příkaz pro poplach. Příchozí příkaz pro poplach začíná G024****** (hvezdicky mají význam císla zóny)
Tipy:
Tovární nastavení Master code je 1234
Tovární nastavení programovacího hesla je 000000
Na obrázku můžete vidět jednoduchý způsob vizualizace stavu.
Veškerá dokumentace a návody :
