6.2. 2015 - Vypínače a zásuvky 1NP a 2NP

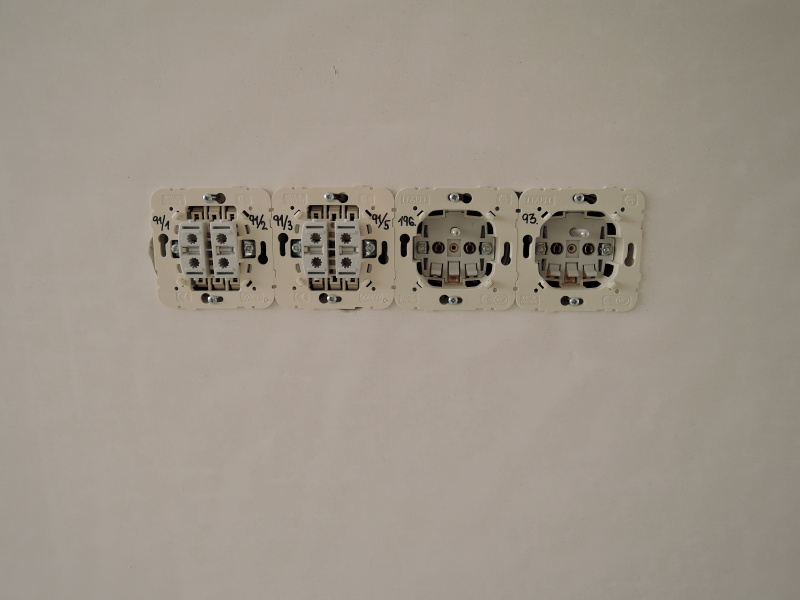

Vypínače (tlačítka) a zásuvky jsou typu Logus90 od ElkoEP Holešov. Veškeré komponenty jsou v provedení bezšroubové. Číslování tlačítek je podle čísla kabelu. Číslo za lomítkem znamená číslo vodiče.
Vypínače (tlačítka) a zásuvky jsou typu Logus90 od ElkoEP Holešov. Veškeré komponenty jsou v provedení bezšroubové. Číslování tlačítek je podle čísla kabelu. Číslo za lomítkem znamená číslo vodiče.

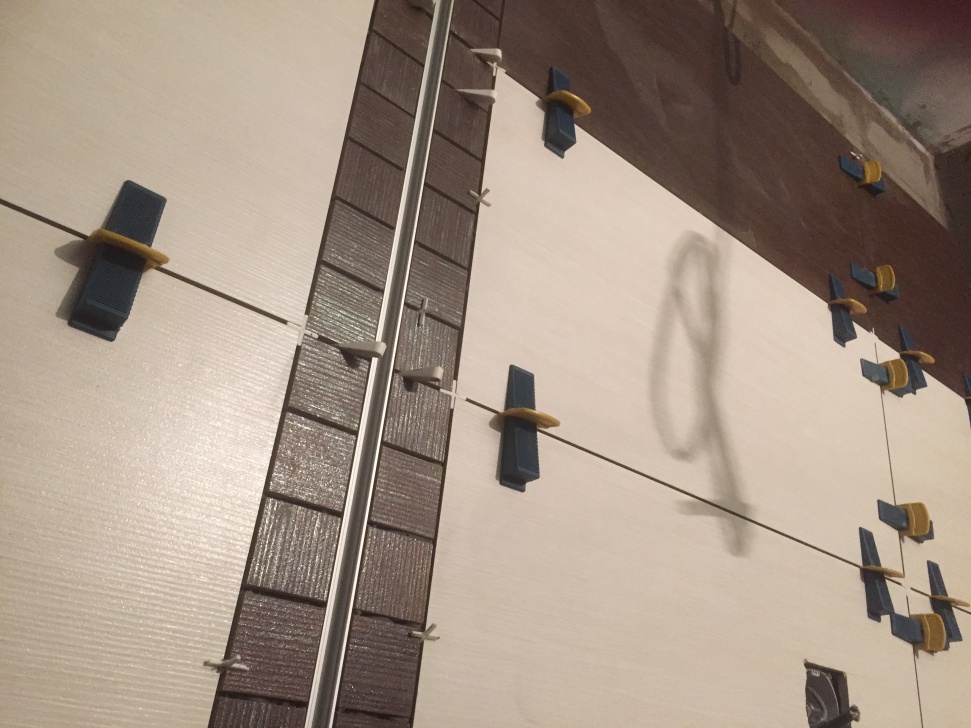

Obklady a dlažbu pro koupelnu v přízemí jsme zvolili od Českého výrobce RAKO, typ Defilé. Pro přesnější usazení jsme použili rektifikační spony SAP3. Tyto spony budeme používat hlavně pro vekloformátovou dlažbu 600x600mm. Mezi mozaiku a oblad jsem vložil hliníkový pásek pro designové LED osvětlení.
Silová část rozvaděče je téměř hotová. Postupně bylo nutné udělat drobné změny v návrhu elektroinstalace, které jsem zakreslil do schématu. Chybí pouze napojení datového rozvaděče na jistič 16A. V datovém rozvaděči bude umísěn záložní zdroj (UPS) 230V, který bude mimo jiné i do hlavního rozvaděče. Přes 10A jistič bude tímto zddrojem napájený případný Accespoint, který je umístěný v prostoru komína 2NP. Jistič z UPS bude umístěný hned vedle hlavního vypínače. Pokud bude nutné vypnout hlavní vypínač, bude zřejmé i vypnutí tohoto jističe.
Pro nadšence systému Loxone uvádím způsob, jakým jsem řešil zakončení vodičů (kabelů) v rozvaděčích a jejich vzájemné propojení či napojení na ostatní prvky elektroinstalace.

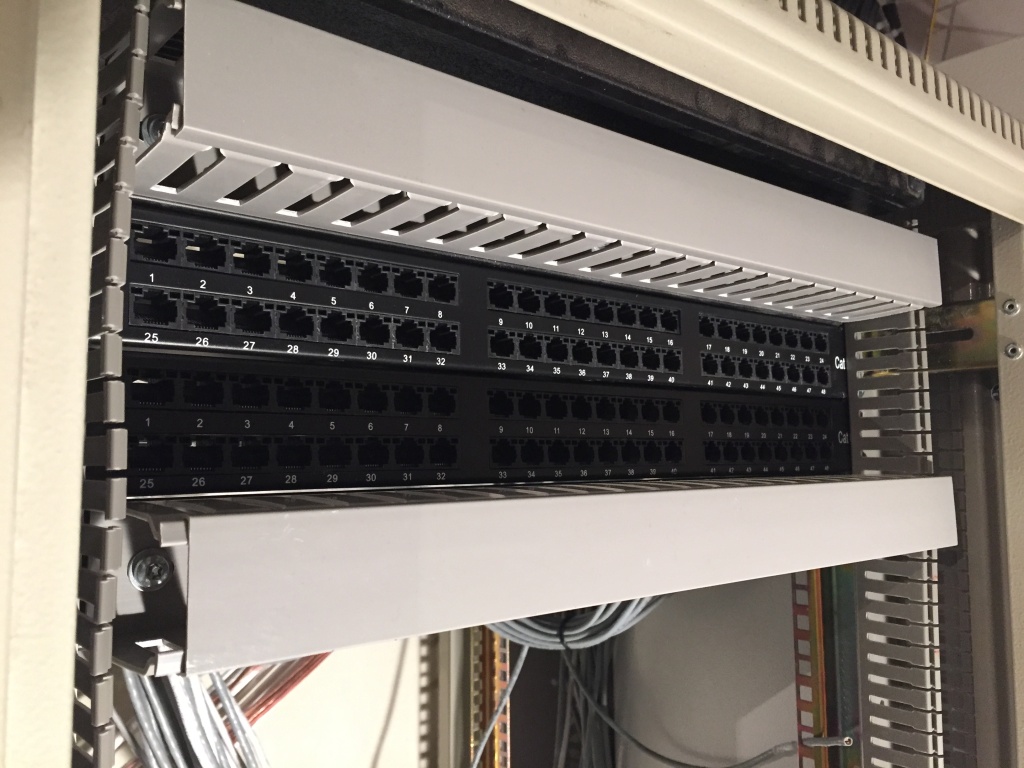

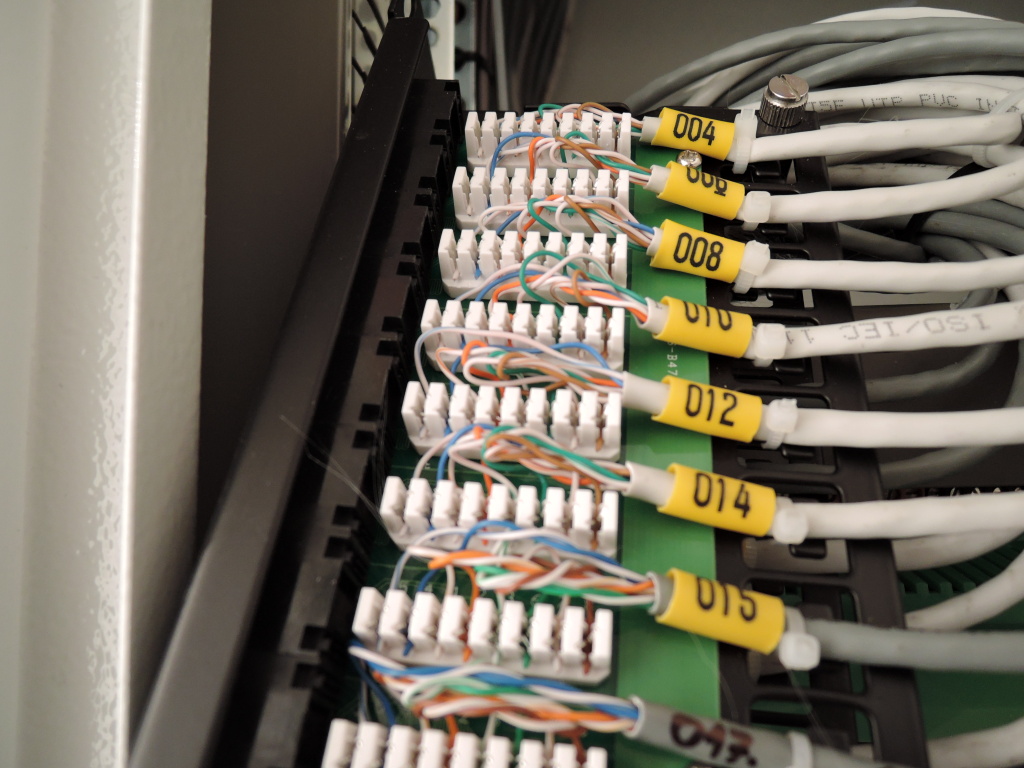

Jak jsem již zmiňoval dříve, dům bude vybaven systémem LOXONE. Pro přehlednější zapojení jsem se rozhodl, že kabely od tlačítek ("domovních vypínačů") zakončím v rozvaděčové skříni na svorkách - Krone páscích, odkud budou následně propojovány k prvkům systému Loxone. Bohužel je v rozvaděčové skříni málo místa, takže jsem byl nucen přistoupit k náhradnímu řešení. Krone pásky by zabraly cca 8U prostoru na výšku, což je cca 35cm, což si nemůžu dovolit. Náhradní řešení je použití Patch panelu kategoie 5e s 48-mi konektory RJ45, který zabere pouze 1U na výšku - tedy asi 5cm. Zdánlivá výhoda má ale i jednu velkou nevýhodu. Pro spínání jsem použil UTP kabel (8-žil - 4páry), pokud zapojím např. pouze dva a v budoucnu se rozhodnu použít další, budu muset nakrimpovat nový kabel. Sice to není až taková práce, ale je to přece už jen kompromis.
